公制系列法蘭軸承選型尺寸對照表

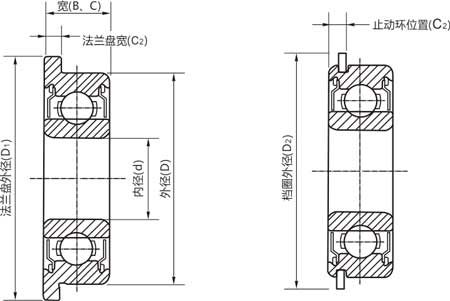

法蘭軸承產品結構圖

說明:

1，開式軸承是指不帶任何密封蓋的軸承。

2，封閉式軸承指軸承兩邊帶密封蓋，ZZ表示兩邊帶金屬蓋，客戶可以根據自己的要求選擇不同的密封蓋。

3，同一個尺寸的軸承，客戶可以選擇不同的材料，等級。

4，以下尺寸為按國際標準的軸承的基本尺寸，如客戶有不同的要求，我們可以定做。

5，相同的軸承有各種不同的代號和叫法，請確認自己需要的軸承的尺寸。

型號 Type *點擊型號查看詳情	內徑 Bore Diameter	外徑 Outer Diameter	法蘭外徑 Flange Diameter		寬度 Width		法蘭寬度 Flange Width		基本額定動負荷 Cr(N) Load Rating Cr(N)	基本額定靜負荷 Cor(N) Load Rating Cor(N)	允許回轉數 Max.Speed
			法蘭外徑 Flange Diameter		寬度 Width		法蘭寬度 Flange Width				潤滑脂 Grease	潤滑劑 Oil
			OPEN	zz	OPEN	zz	OPEN	zz			*1000rpm
f682zz	2	5	6.1	6.1	1.5	2.3	0.5	0.6	169	50	85	100
mf52zz		5	6.2	6.2	2	2.5	0.6	0.6	169	50	85	100
f692zz		6	7.5	7.5	2.3	3	0.6	0.8	330	99	75	90
mf62zz		6	7.2	7.2	2.5	2.5	0.6	—	330	99	75	90
mf72zz		7	8.2	8.2	2.8	3	0.6	0.6	389	129	63	75
f602zz		7	8.5	8.5	2.8	3.5	0.7	0.9	389	129	60	71
f682Xzz	2.5	6	7.1	7.1	1.8	2.6	0.5	0.8	209	74	71	80
f692Xzz		7	8.5	8.5	2.5	3.5	0.7	0.9	389	129	63	75
mf82X		8	9.2	9.2	2.5	—	0.6	—	558	180	60	67
f602Xzz		8	9.5	9.5	2.8	4	0.7	0.9	552	177	60	71
mf63zz	3	6	7.2	7.2	2	2.5	0.6	0.6	209	74	71	80
f683zz		7	8.1	8.1	2	3	0.5	0.8	311	112	63	75
mf83zz		8	9.2	9.2	2.5	3	0.6	—	395	141	60	67
f693zz		8	9.5	9.5	3	4	0.7	0.9	558	180	60	67
mf93zz		9	11.2	11.6	2.5	4	0.6	0.8	571	189	56	67
f603zz		9	10.5	10.5	3	5	0.7	—	571	189	56	67
f623zz		10	11.5	11.5	4	4	1	1	631	219	50	60
mf74zz	4	7	8.2	8.2	2	2.5	0.6	0.6	255	108	60	67
mf84zz		8	9.2	9.2	2	3	0.6	0.6	395	141	56	67
f684zz		9	10.3	10.3	2.5	4	0.6	1	641	227	53	63
mf104zz		10	11.2	11.6	3	4	0.6	0.8	711	272	48	56
f694zz		11	12.5	12.5	4	4	1	1	957	350	48	56
f604zz		12	13.5	13.5	4	4	1	1	957	350	48	56
f624zz		13	15	15	5	5	1	1	1301	488	40	48
f634zz		16	18	18	5	5	1	1	1340	523	36	43
mf85zz	5	8	9.2	9.2	2	2.5	0.6	0.6	218	90	53	63
mf95zz		9	10.2	10.2	2.5	3	0.6	0.6	431	169	50	60
mf105zz		10	11.2	11.6	3	4	0.6	0.8	431	169	50	60
mf115zz		11	12.5	12.5	—	4	0.8	1	716	282	45	53
f685zz		11	12.5	12.5	3	5	0.8	1	716	282	45	53
f695zz		13	15	15	4	4	1	1	1077	432	43	50
f605zz		14	16	16	5	5	1	1	1329	507	40	50
f625zz		16	18	18	5	5	1	1	1729	675	36	43
f635zz		19	22	22	6	6	15	15	2336	896	32	40
mf106zz	6	10	11.2	11.2	2.5	3	0.6	0.6	496	218	45	53
mf126zz		12	13.2	13.6	3	4	0.6	0.8	716	295	43	50
f686zz		13	15	15	3.5	5	1	1.1	1082	442	40	50
f696zz		15	17	17	5	5	1.2	1.2	1340	523	40	45
f606zz		17	19	19	6	6	1.2	1.2	2263	846	38	45
f626zz		19	22	22	6	6	1.5	1.5	2336	896	32	40
mf117zz	7	11	12.2	12.2	2.5	3	0.6	0.6	455	202	43	50
mf137zz		13	14.2	14.6	3	4	0.6	0.8	541	276	40	48
f687zz		14	16	16	3.5	5	1	1.1	1173	513	40	50
f697zz		17	19	19	5	5	1.2	1.2	1605	719	36	43
f607zz		19	22	22	6	6	1.5	1.5	2336	896	36	43
mf128zz	8	12	13.2	13.6	2.5	3.5	0.6	0.8	543	274	40	48
mf148zz		14	15.6	15.6	3.5	4	0.8	0.8	817	386	38	45
f688zz		16	18	18	4	5	1	1.1	1252	592	36	43
f698zz		19	22	22	6	6	1.5	1.5	2237	917	36	43
